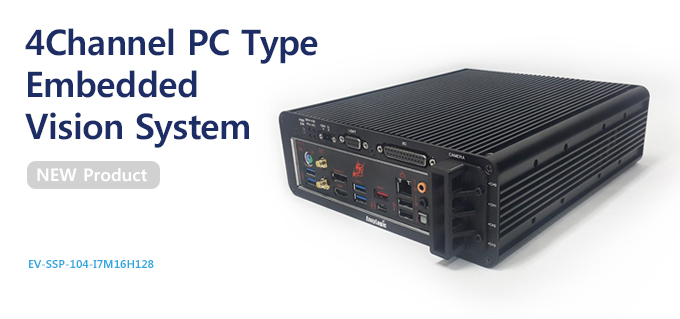

4 Channel PC Type Embedded Vision System

PC형 독립 비전 시스템









Features



 • Intel G4400/i7/i5/i3 CPU + ITX Main Board
 • USB 2.0(2), USB 3.0(2), USB 3.1, USB Type-C
 • On-Board, HDMI, DisplayPort
 • 외부 입출력용 DIO
 • 카메라 영상 Capture 기능
 • 1/3.06" 13M CMOS Color Image Sensor, IMX091 Camera Sensor
 • 4000x3000(5fps), 2560x1920(5fps), 1920x1080(30fps), 1280x960(30fps) Camera Frame Rate
 • Compact & thoughtful design

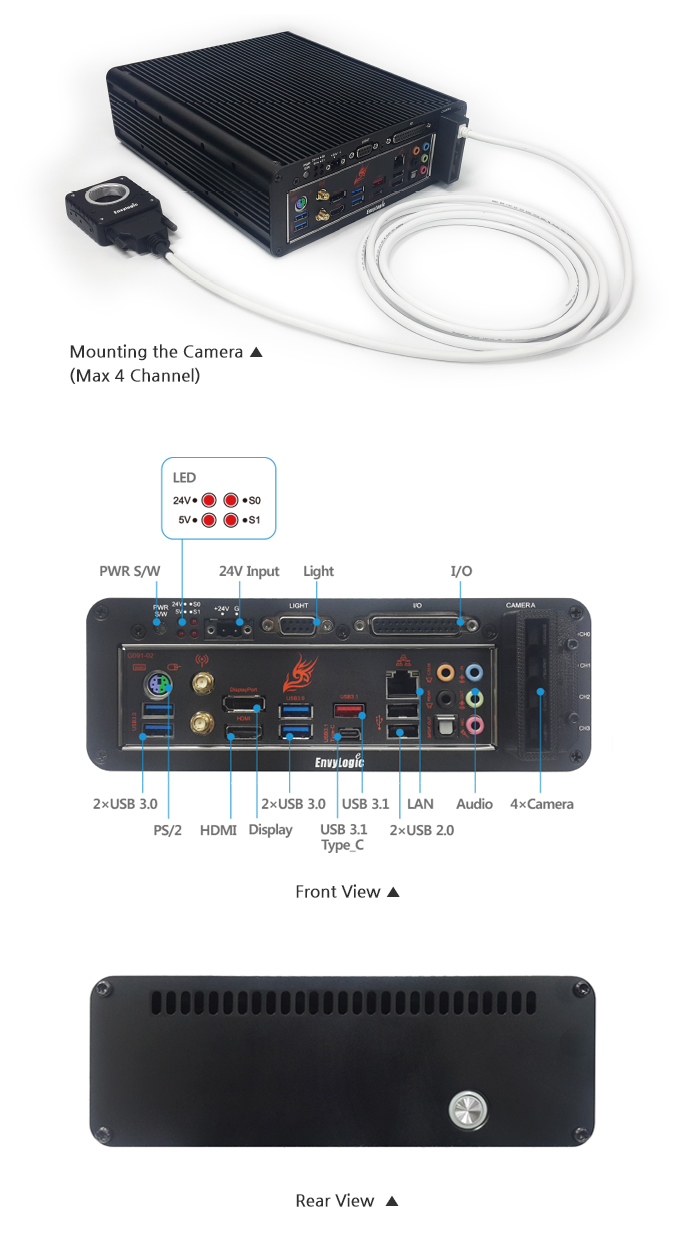

Model Overview






4 Channel PC Type Embedded Vision System

PC형 독립 비전 시스템








Specification



 PC

 CPU

 intel Core i7

 System Memory 16GB (Up to 32GB)
 Display On-Board, HDMI, DisplayPort
 USB USB 2.0(2), USB 3.0(2), USB 3.1, USB Type-C
 LAN GbE ( 10/100/1000 Mbit)
 OS Not Included

 Frame Grabber

 Interface

 4Ch, MIPI

 Camera

 Sensor

 1/3.06" 13M CMOS Color Image Sensor, IMX091

 Interface MIPI-CSI-4Lane
 Active Pixels 4208(H) X 3120(V)
 Frame Rate

 4000x3000(5fps), 2560x1920(5fps), 1920x1080(30fps),

 1280x960(30fps)

 Lens Auto-Focus



 Focal-Length (mm)  4.04
 F-Number 2.4
 FOV (°) 71.7
  c-mount lens available
 Light Control  4Ch LED Control
 I/O In 2 X 4Ch, Optical Isolation
 Out 1 X 4Ch, Optical Isolation
 Strobe-Out 1 X 4Ch
 Trigger-In 1 X 4Ch, Optical Isolation
 Power AC/DC Adpater 24V, 7A
 Dimension 210(W) X 254.6(D) X 71.7(H) mm





Ordering Information



 Model

 EV-SSP-100-G44M4H64

 EV-SSP-102-I3M8H128

 EV-SSP-103-I5M8H128 EV-SSP-104-I7M16H128

 Main

 Controller

 Intel G4400 CPU

 ITX Main Board

 Intel i3 CPU

 ITX Main Board

 Intel i5 CPU

 ITX Main Board

 Intel i7 CPU

 ITX Main Board

 Memory 4G Memory 8G Memory 16G Memory 16G
 HDD(SSD 64G) HDD(SSD 128G) HDD(SSD 128G) HDD(SSD 128G)
 카메라 영상 Capture 카메라 영상 Capture  카메라 영상 Capture 카메라 영상 Capture
 외부 입출력용 DIO 외부 입출력용 DIO 외부 입출력용 DIO 외부 입출력용 DIO
 메인전원 : DC24V 메인전원 : DC24V 메인전원 : DC24V 메인전원 : DC24V
 Camera 1 Channel 2 Channel 3 Channel 4 Channel
 CE1502 CE1502 CE1502 CE1502

 4000×3000 Pixels

 5Frames/s(Free-Run)

 4000×3000 Pixels

 5Frames/s(Free-Run)

 4000×3000 Pixel

 5Frames/s(Free-Run)

 4000×3000 Pixels

 5Frames/s(Free-Run)

 Color Camera

 Bayer Filter

 Color Camera

 Bayer Filter

 Color Camera

 Bayer Filter

 Color Camera

 Bayer Filter

 Autofocus Autofocus Autofocus Autofocus
 Trigger Trigger Trigger Trigger



 1. OS는 제공되지 않으며 시스템 드라이버 및 개발용 API는 제공합니다.(XP/Vista/Win7/Win8/Win10)
 2. 표준모델 PC의 CPU/Memory/SSD는 옵션을 통하여 변경 가능합니다.
 3. 제품의 품질향상을 위하여, 사전예고 없이 사양과 가격이 변경될 수 있습니다.






4 Channel PC Type Embedded Vision System

PC형 독립 비전 시스템

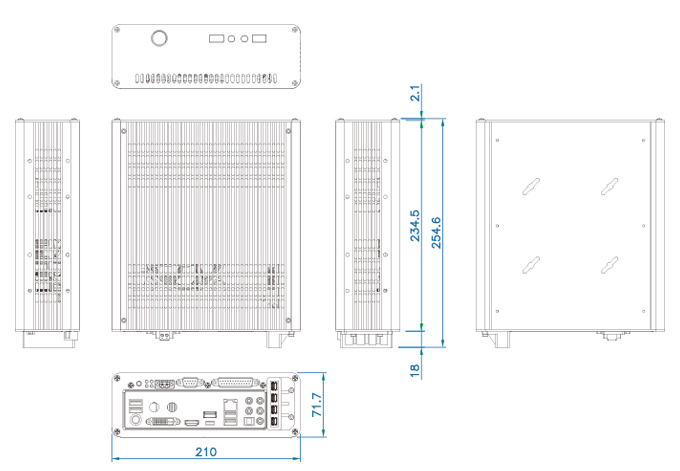

Dimensions

Unit: mm










4 Channel PC Type Embedded Vision System

PC형 독립 비전 시스템









Accessories







            Main Controller

      Camera (Optional)

  Camera Cable (Optional)
